CNC 銑床
HM-400NC
產品描述
選擇配備
發那科控制器
  • 6吋(160mm)左右銑刀盤
  • CE規範
  • 主軸油溫冷卻單元
  • 主軸油路循環系統
  • 掃描器
  • 數控分度盤
+詢價
產品介紹
銑床影片介紹:


加工示範:


加工能力 加工範圍 20 x 20 mm~ 400 x 400 mm
加工厚度 110/150 mm(Φ 125 / 160 mm cutter)
工作台負載 300 kg
各軸行程&工作台 Z軸行程 600 mm
X,Y軸行程 210 mm
進給速度 Z軸快速位移 15 m/min
X,Y軸快速位移 15 m/min
手動進給 1-1500 mm/min
主軸 主軸(附由冷管路) NT-50 equivalent
主軸鼻端直徑 Φ40 ~Φ125 / Φ160 mm cutter
主軸轉速 200 ~ 1600 rpm
刀具直徑 Φ 160 mm (Φ 125 mm)
馬達 主軸馬達 15 kw
Z軸馬達 2 kw
X,Y軸馬達 3 kw x 2
W軸垂直壓持馬達 3 kw
工作台 分度盤 1 kw
盤面分度 0˚/45˚/90˚/135˚
其他 機械重量 6.5 tons
機械尺寸 W x L x H (mm) 3450 x 2600 x 2300
  • 高剛性一體成形底座。
  • 高強度銑頭，X和Y軸，相當於NT50#主軸。
  • Z軸精密的直線滑槽，可承受快速跟精密的切削。
  • 主軸的軸向街有貼”TURCITE-B”鐵弗龍及精密產花。

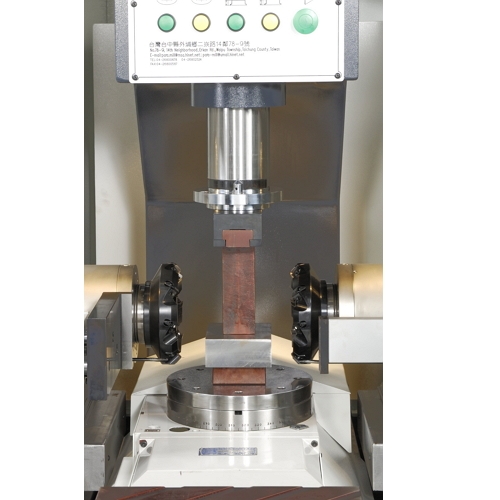

  • 五軸伺服馬達控制Z軸(縱向)、X.Y軸(左、右主軸)、A軸(旋轉軸)、W軸(垂直上壓伺服器)。
  • 容易操作易學人機介面、觸控式操控螢幕，可有自我偵錯診斷，錯誤訊息顯示功能。
  • Φ250mm直徑的精密旋轉盤，可作0˚、90˚、270˚、360˚的定位。
  • 立式的夾治具。
  • 90˚對齊定位板，使工作容易設定。
  • 自動工件量測系統。
  • 整組油壓系統。
  • 整組氣壓系統，供給吹氣及自動量測。
  • 兩組螺旋式自動清屑裝置。
  • 鹵素照明工作燈。
  • 三色工作狀態顯示燈。
  • 一組工具箱及工具。
  • W軸加壓系統。
加工示範:
