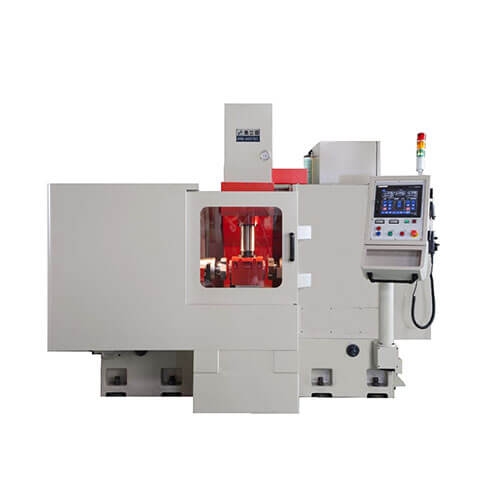

| 臥式銑床 |
| 型號 |
NC-400i |
| 加工能力 |
加工長度 |
50 ~ 350 mm |
| 加工厚度(圓管) |
3.2 ~ 6 mm |
| 加工直徑(圓管) |
ф50 ~ 180 mm |
| 各軸行程&工作台 |
Z軸行程 |
600 mm |
| X/Y軸行程 |
180 mm |
| 進給速度 |
Z軸快移速率 |
15 m/min |
| X/Y軸快移速率 |
15 m/min |
| 手動進給 |
1 – 1500 mm/min |
| 主軸 |
主軸 |
NT50 equivalent |
| 主軸鼻端直徑 |
ф40 mm |
| 主軸轉速 |
200 ~ 1600 rpm |
| 立式夾持 |
立式油壓缸直徑 |
ф 50 x 250 mm |
| 馬達 |
主軸馬達 |
11 kW |
| X,Y,Z軸馬達 |
1.5 kW |
| 控制系統 |
MITSUBISHI |
| 其他 |
電壓 |
220 V (Transformer) |
| 機械重量 |
5 tons |
| 機台尺寸 |
2500 x 2600 x 2300 |
- 高剛性一體成形底座。
- 高強度銑頭，X和Y軸，相當於BT50#主軸。
- 主軸軸向皆有貼”TURCITE-B”鐵弗龍及精密人工產花。
- 3個控制軸, X, Y及X軸(左銑頭, 右銑頭及工作台)。
- W軸強力油壓缸垂直夾持工件。
- 夾持治具。
- 整組油壓系統。
- 整組氣壓系統，供給吹氣及自動量測。
- 三色工作狀態顯示燈。
- LED照明工作燈。
- 一組工具箱及工具。
- MITSUBISHI 控制系統。
- 電氣箱含空氣冷卻系統。
